Descripción
Características Generales

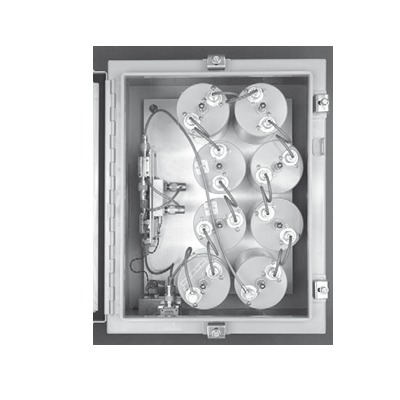

- Tipo: Amplificador de Punta de Torre
- Frecuencia: 806-960 MHz
- Ganancia: 15 dB (típico)
- Número de Cavidades: 8 de 4′ de diámetro
- Ancho de Banda: 5, 6, 10, 15 ó 20 MHz
- Conectores: N Hembra con pines centrales de oro
Especificaciones Eléctricas
- Rango de Frecuencia: 806-960 MHz
- Ganancia del Sistema: 15 dB a 17 dB (típico)
- Ancho de Banda Preselector: 5, 6, 10, 15, 20 MHz
- Figura de Ruido: Bipolar PHEMT 10 – 2.7 dB / 1.2 dB
- Punto de Intercepción 3er Orden: +35 dBm / +33 dBm
- Tensión de Entrada DC: +15 VCC / 280 mA (+12 VCC opcional)
- VSWR de Entrada: <1.3:1
- Protección contra Rayos: Supresor de impulso
- Rango de Temperatura: -40°C a +70°C
Especificaciones Mecánicas
- Dimensiones: 16 x 8 x 6 pulgadas (40.6 x 30.3 x 15.2 cm)
- Peso: 39 lb (17.7 kg)
- Acabado: NEMA 4 – Gris (poliéster en polvo)
- Puerto de Muestreo: Opcional, conectado a la entrada del preselector
Características de Redundancia
- Redundancia: Par híbrido con relé de bypass
- Fuente de Alimentación: Fuente TTBS-4586 o Multiacoplador con -TT
- Atenuación: 35 dB a ±10 MHz
