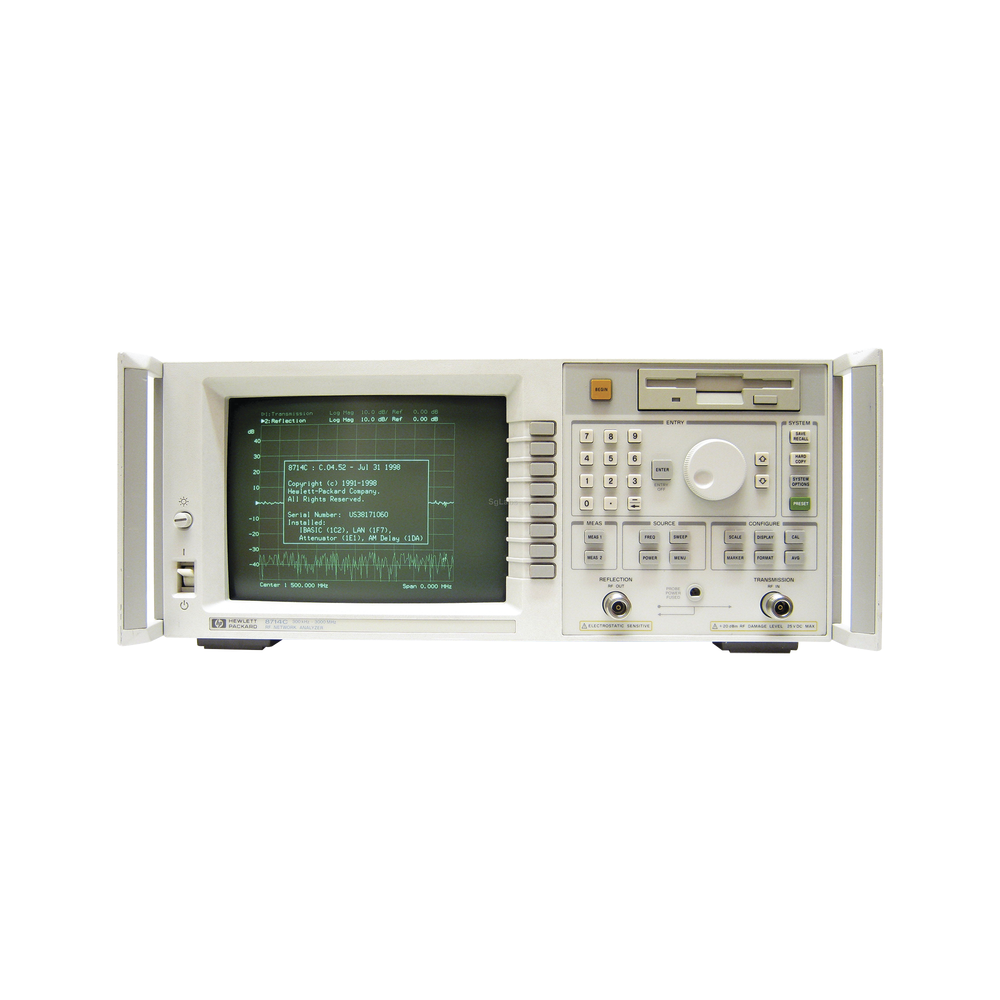

Analizador de Redes de 300 kHz a 3.0 GHz, Incluye Coordenadas Polares.
$517,671.00 Original price was: $517,671.00.$431,392.50Current price is: $431,392.50.
Analizador de Redes de 300 kHz a 3.0 GHz, Incluye Coordenadas Polares.
Agotado
Descripción
Características Generales
- Frecuencia: 300 kHz a 3.0 GHz
- Impedancia: 50 y 75 ohmios
- Directividad: 40 dB (después de calibración)
- Match de Fuente: 30 dB (calibración normal), 23 dB típico a <1.3 GHz, 20 dB típico a >1.3 GHz (calibración mejorada)
- Match de Carga: 20 dB típico a <1.3 GHz, 18 dB típico a >1.3 GHz
- Seguimiento de Reflexión: ±0.04 dB típico
Especificaciones de Fuente
- Resolución de Frecuencia: 1 Hz
- Estabilidad: ±5 ppm 0°C a 55°C (típico)
- Precisión de Frecuencia: ±5 ppm a 25°C ±5°C
- Armónicos: <–30 dBc
- Nivel de Salida: Rango de -60 a +16 dBm dependiendo de opciones
- Precisión de Nivel: ±1.0 dB (típico), ±3.0 dB (con opciones)
Especificaciones de Receptor
- Rango de Frecuencia: 300 kHz a 3.0 GHz (narrowband), 0.01 a 3.0 GHz (broadband)
- Rango Dinámico: >97 dB (>5 MHz), >57 dB (<5 MHz)
- Nivel de Entrada Máximo: +10 dBm (0.5 dB compresión)
- Nivel de Daño: +23 dBm, ±25 VDC
- Ruido de Traza: ±0.05 dB (ancho de banda estrecho), ±0.2 dB (ancho de banda medio)
Calibración
- Calibración de un Puerto: Corrige directividad, seguimiento y errores de match de fuente
- Calibración de Respuesta: Elimina errores de seguimiento de transmisión
- Calibración Mejorada: Elimina errores de seguimiento y match de fuente
- Kits de Calibración: 3.5 mm, tipo-F 75 ohm, tipo-N 50 ohm, tipo-N 75 ohm
Características de Medición
- Resolución de Pantalla: 0.01 dB/división
- Rango de Nivel de Referencia: ±500 dB
- Resolución de Fase: 0.1°/división
- Escala Polar: 10µ a 1M/división
- Modos de Visualización: Magnitud log/lineal, SWR, fase, delay de grupo, real e imaginario, carta de Smith, polar
Interfaces y Almacenamiento
- Interfaces: GPIB, LAN, Centronics, RS-232C
- Memoria Interna: 380 Kbytes no volátil para hasta 20 estados del instrumento
- Unidad de Disco: Almacenamiento de datos en formato MS-DOS
- Formatos de Transferencia: ASCII, IEEE 754 de 32 o 64 bits
Rango Dinámico vs Ancho de Banda IF
- Ancho de Banda IF: 6500 Hz
- Rango Dinámico: 70 dB típico
- Ancho de Banda IF: 3700 Hz
- Rango Dinámico: 90 dB típico
- Ancho de Banda IF: 250 Hz
- Rango Dinámico: 105 dB típico
- Ancho de Banda IF: 15 Hz
- Rango Dinámico: 110 dB típico
Precisión de Medición
- Transmisión: ±0.03 dB (típico)
- Reflexión: ±0.01 dB (típico)
- Delay de Grupo: ±4 ns (típico)
- Amplitud: ±0.2 dB/división
Opciones de Medición
- Reflexión (A/R), Transmisión (B/R)
- A, B, R
- X, Y, Y/X, X/Y, Y/R*, Potencia (B*, R*)
- Pérdida de Conversión (B*/R*)
Opciones de Conectividad
- Interfaz GPIB (IEEE 488.2 y SCPI)
- Interfaz LAN
- Puerto RS-232C
- Puerto Centronics
- Transferencia de datos vía FTP
Opciones de Ancho de Banda
- Ancho: 6500 Hz
- Medio: 3700 Hz
- Estrecho: 250 Hz
- Fino: 15 Hz
Opciones de Salida
- HP-GL compatible
- HP DeskJet
- HP LaserJet
- Impresión a color y monocromo
Funciones de Marcadores
- 8 marcadores por canal
- Búsqueda de marcadores
- Marcador al máximo/mínimo
- Búsqueda de ancho de banda
- Resolución de marcador delta
- Funciones definidas por usuario
Opciones de Delay de Grupo
- Resolución: 1 ns/división
- Precisión: ±4 ns
- Rango: 30 µsec (9000 m)
- Apertura Máxima: 20% del rango de frecuencia
- Apertura Mínima: (rango de frecuencia)/(número de puntos –1)
