Descripción

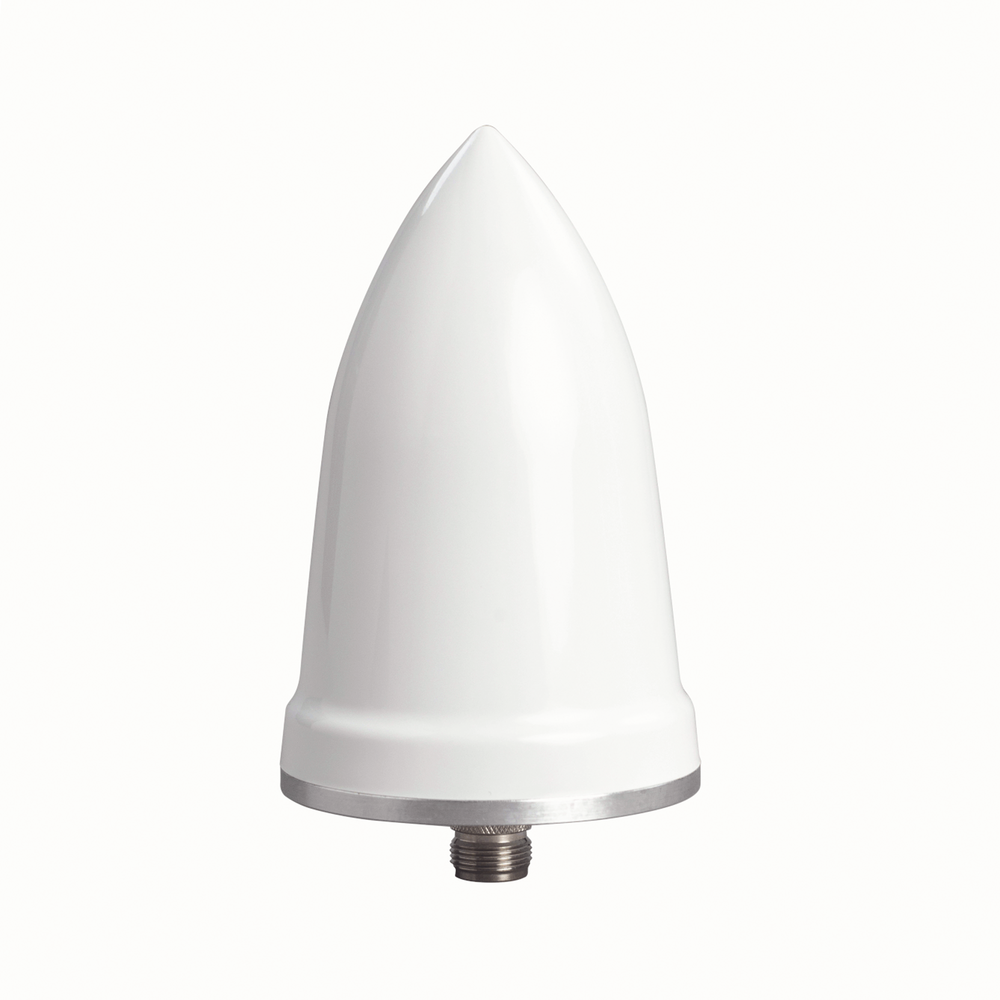

Antena móvil para GPS
Las antenas GPS-TMG-26 cuentan con un amplificador de 26 dB diseñado específicamente para soportar implementaciones duraderas y sin problemas en aplicaciones congestionadas en sitios celulares.
El diseño patentado por PCTEL tiene una forma especial que permite drenar agua y evitar acumulación de hielo, eliminando problemas asociados con la posibilidad de que las aves se posen sobre ella. Está fabricada con materiales que cumplen con las disposiciones establecidas por la directiva RoHS 2002/95/EC.
Especificaciones Eléctricas
- Frecuencia de operación: 1575.42 ± 10 MHz
- Ganancia: 3.5 dBic
- Impedancia: 50 ohms
- VSWR: ≤ 1.5:1
- Polarización: Circular a derechas (bottom fed)
- Conector: N Hembra (montaje inferior)
- Amplificador: Ganancia de 26 dB ± 3 dB
- Ruido del amplificador: ≤ 2.5 dB @ +25°C incluyendo pre-selector
- VSWR de salida: < 2.0:1
- Alimentación DC: 3.3-9.0 V (regulado)
- Corriente DC: ≤ 35 mA
- Filtrado: 3 etapas incluyendo pre-selector
- Ancho de banda: ≥ 60 dB @ ±50 MHz de frecuencia central
Especificaciones Mecánicas
- Dimensiones de antena: 5.0′ H x 3.2′ D (126 H x 81 mm)
- Dimensiones de empaque: 7.5′ L x 4.4′ W x 3.8′ D (190 L x 112 x 96 mm)
- Peso: 0.6 lbs (0.3 kg)
- Peso con empaque: 1.9 lbs (0.9 kg)
- Color: Blanco
Especificaciones Ambientales
- Rango de temperatura: -40°C a +85°C
- Humedad: 95%
Opciones de Montaje
Todas las opciones de montaje se adaptan a tubos de 1′-1.45′ (25 mm-37 mm) de diámetro máximo.
- GPS-TMG-26N: No incluye hardware de montaje.
- GPS-TMG-26NMS: Incluye hardware universal de montaje compuesto por collarín (GPS-TMG-MNT) y abrazadera (GPS-TMG-LMNT).
- GPS-TMG-26NCS: Incluye collarín económico (GPS-TMG-MRNMNT).
Diseño y Desempeño
La antena GPS-TMG-26 utiliza un diseño helicoidal cuadrifilar patentado que, junto con filtrado de múltiples etapas, proporciona una mayor supresión fuera de banda y un patrón de radiación a baja elevación mejorado en comparación con las antenas patch tradicionales.
Su forma única permite drenar el agua y evitar la acumulación de hielo, eliminando problemas asociados con la posibilidad de que las aves se posen sobre ella.
