Descripción
Características Principales

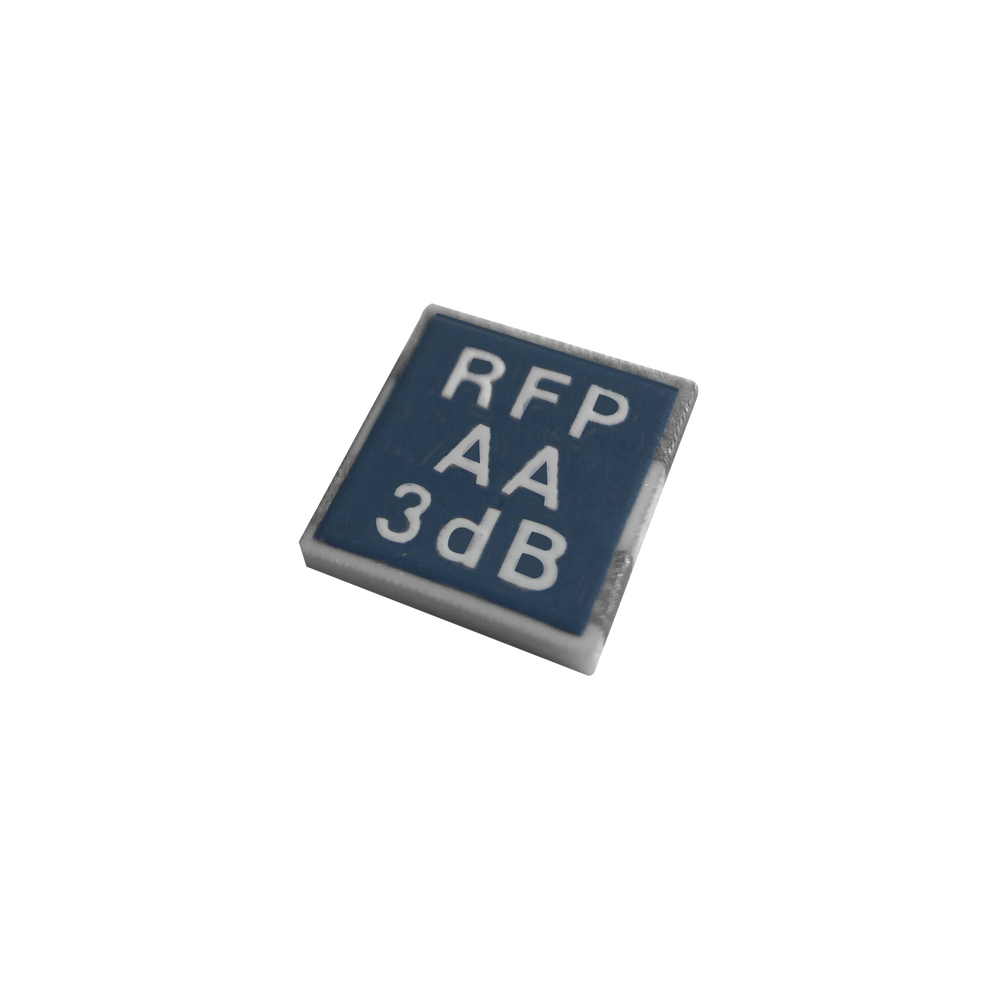

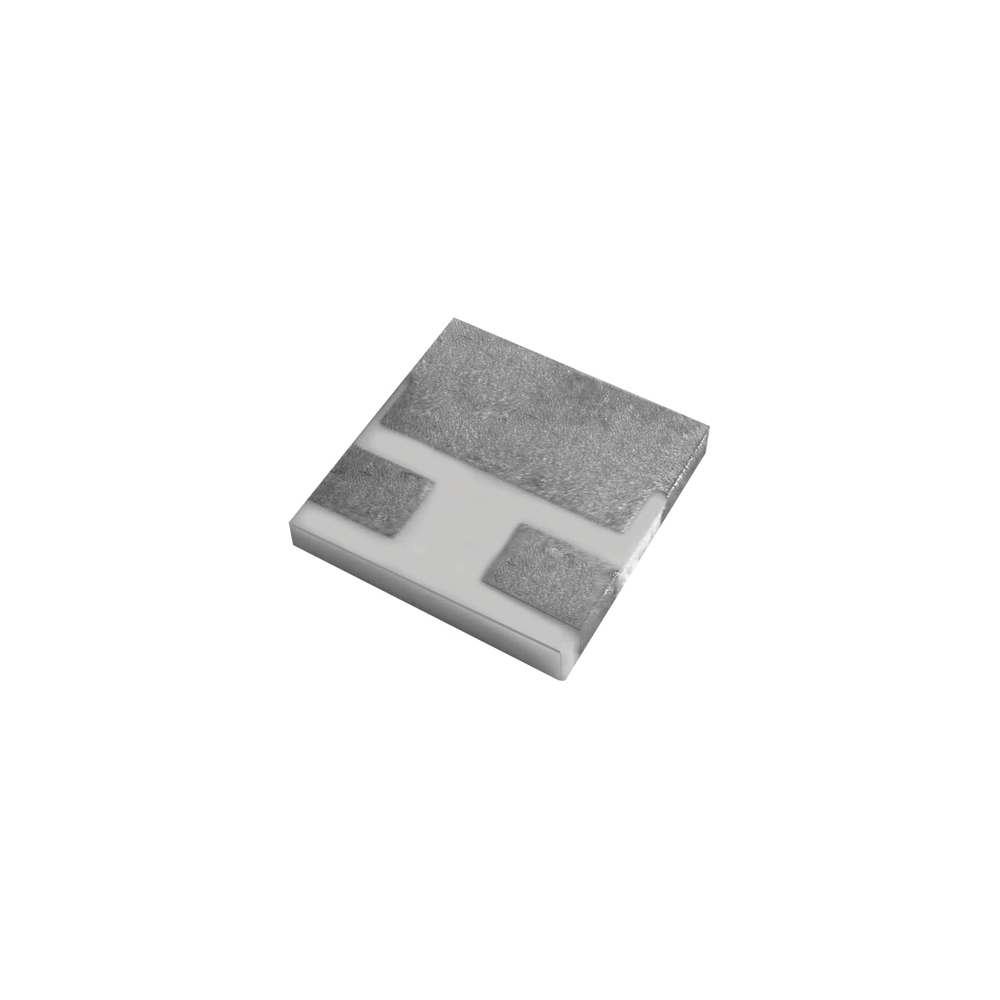

- Atenuador en línea de 3 dB para PCB
- Frecuencia: DC – 2.5 GHz
- Potencia: 8 Watts
- Elemento resistivo: Película gruesa
- Substrato: Cerámica de óxido de berilio
- Terminales: Plata de película gruesa
- Baja VSWR (1.20:1)
- 100% probado
Dimensiones
- Ancho: 0.250′
- Largo: 0.250′
- Espesor: 0.040′
- Área de recubrimiento: 0.055′ x 0.085′
Procedimientos de Montaje
- Soldar la pieza en su lugar utilizando soldadura tipo 60/40 con un hierro de temperatura controlada (700°F).
- Taladrar vías térmicas a través de la PCB y rellenar con soldadura tipo 60/40.
- Para asegurar una buena conectividad térmica con el disipador de calor, taladrar y roscar el disipador y montar la placa PCB al disipador usando tornillos.
