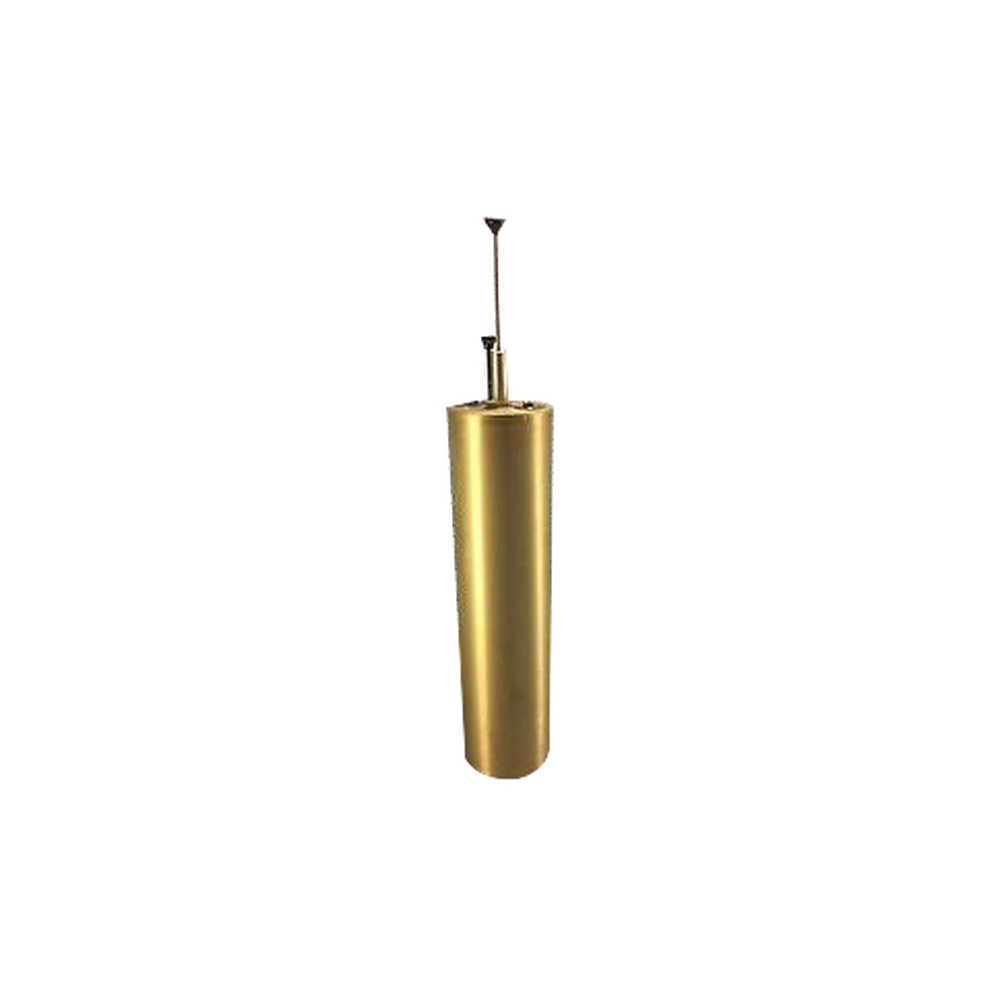

Cavidad TX-RX de 132-150 MHz, 270 Watt.

Cavidad TX-RX de 132-150 MHz, 270 Watt.

$0.00

Cavidad TX-RX de 132-150 MHz, 270 Watt.

Agotado

SKU: 11-36-01 Categoría: Cavidades Pasa Banda Etiquetas: BIRD TECHNOLOGIES, Cavidades Pasa Banda, Filtros y Sistemas en RF

Descripción

Características Principales

Frecuencia: 132-150 MHz
Potencia: 270 W (0.5 dB IL) / 60 W (3.0 dB IL)
Impedancia: 50 Ω
VSWR: 1.25:1 máx
Conectores: N Hembra
Temperatura: -30 a +60 °C

Especificaciones Físicas

Tipo: Cavidad Bandpass
Longitud eléctrica: 1/4λ
Diámetro: 10 pulgadas
Dimensiones: 26′ x 10′ x 10′ (HxWxD)
Peso: 21 lbs (modelo 11-36-05) / 44 lbs (modelo 11-36-06)

Características de Diseño

Conectores plateados con pines de oro
Probetas plateadas
Varilla de compensación de temperatura
Mecanismo de ajuste de ranura
Probetas ajustables
Construcción con soldadura heliarc

Aplicaciones

Limpieza de transmisores espurios
Mejora de selectividad en receptores
Reducción de ruido en sitios con múltiples transmisores
Análisis de ruido de bajo nivel
Prevención de mezclas IM en transmisores

Opciones de Configuración

Modelo 11-36-05 (1 cavidad)
Modelo 11-36-06 (2 cavidades)

Rendimiento

Pérdida por inserción: 0.5 a 3.0 dB
Rechazo fuera de banda: 15-25 dB
Capacidad de manejo de potencia variable

Construcción

Construcción soldada con heliarc
Acabado de alta calidad para máxima Q

Servicio y Soporte

Centros de servicio globales
Servicio técnico especializado
Calibración y mantenimiento

Información adicional

Peso	4.59 kg
