Descripción
Descripción General

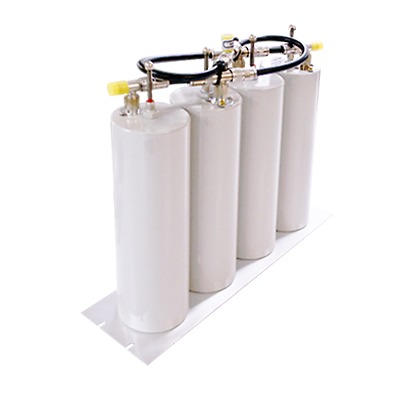

Duplexer Pasa Banda-Rechazo de Banda, 370-430 MHz.
- Utiliza 2 cavidades TPRC-3504 en las trayectorias de TX y RX
- Protección máxima TX a RX en ambientes RF severos
- Diseño con característica de paso de banda y mínima pérdida de inserción
- Cable RG-214 Mil-Spec para interconexiones
- Materiales de alta durabilidad: sintonizadores plateados y contactores de cobre berilio
- Mecanismo de bloqueo positivo para ajuste en campo
Especificaciones Eléctricas
- Banda de frecuencia: 370-430 MHz
- Separación TX-RX (Min.): 3 MHz
- Potencia de entrada (máx.): 250 W
- Pérdida de inserción (TX y RX a la antena): 1.0 dB
- Aislamiento TX a RX (min): 75 dB @ 5 MHz / 60 dB @ 3 MHz
- VSWR (máx.): 1.5:1
- Protección contra desensibilización: 90 dB
- Supresión de bandas laterales TX: 75 dB
- Rango de temperatura: -30°C a +70°C
Especificaciones Mecánicas
- Número de cavidades: 4 (4′ Diám. X 8.5′ L)
- Dimensiones (Alto x Ancho x Fondo): 13.3 x 48 x 30.5 cm
- Montaje: Panel 19′ estándar (5.25′ de alto)
- Terminación del conector: N Hembra
- Acabado: Pintura acrílica gris
- Peso Neto: 6.8 kg
- Peso de envío: 15 lb (6.8 kg)
Información Adicional
- Frecuencias: Deben especificarse al ordenar
- Notas: Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes de enviar
- Compatibilidad: Para espaciado menor a 3 MHz, contactar a Telewave
