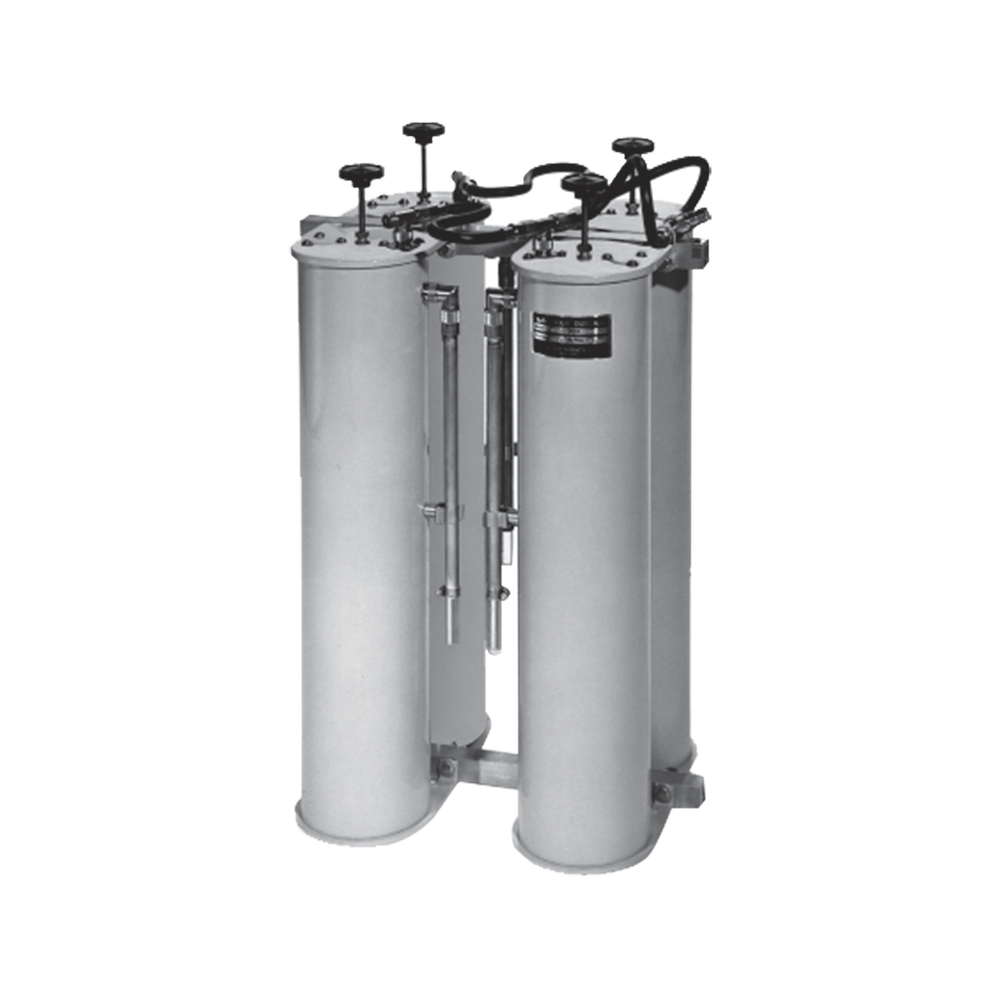

Duplexer WACOM-TX/RX para 118-136 MHz., 4 Cavidades.

Duplexer WACOM-TX/RX para 118-136 MHz., 4 Cavidades.

Original price was: $43,484.36.Current price is: $36,236.97.

Duplexer WACOM-TX/RX para 118-136 MHz., 4 Cavidades.

Agotado

SKU: WP-629 Categoría: Duplexers Etiquetas: Duplexers, Filtros y Sistemas en RF, TX RX SYSTEMS INC.

Descripción
Valoraciones (0)

Descripción

Características Generales

Rango de Frecuencia: 118-136 MHz (A Range)
Cavidades: 4 (5′ OD)
Separación TX-RX (Min.): 600 kHz
Pérdida por Inserción: 1.5 dB
Aislamiento: 80 dB (@ 600 kHz)
VSWR (máx.): 1.3:1
Potencia: 200 W
Rango de Temperatura: -30° a +60°C

Especificaciones Mecánicas

Dimensiones: 914 x 483 x 330 mm (36′ x 19′ x 13′)
Peso: 12.71 kg (28 lbs)
Conectores: UHF hembra (Tipo N opcional)
Acabado: Esmalte negro

Especificaciones Eléctricas

Atenuación: 80 dB (@ 600 kHz)
Aislamiento: 45 dB (a 0.6 MHz o más)
Potencia Máxima: 200 W
Respuesta de Frecuencia: BpBr Circuit®

Aplicaciones

Sistemas dúplex con separación de 600 kHz o más
Sistemas de comunicación en banda aeronáutica (118-136 MHz)
Sistemas con requerimientos de aislamiento elevado
Instalaciones con necesidad de configuración BpBr Circuit®

Tecnología BpBr Circuit®

Configuración banda pasante-rechazo
Respuesta de cavidad de banda pasante
Notch profundo y ancho en frecuencia de rechazo
Uso de cable doblemente blindado para interconexión
