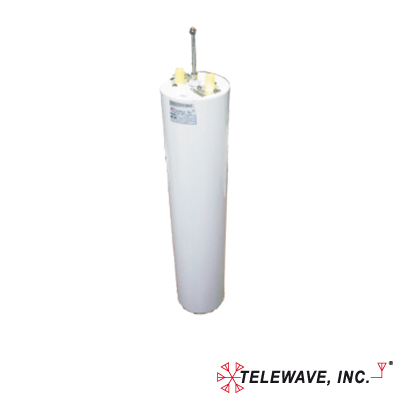

Filtro Cavidad Pasa Banda, 118-148 MHz, 0.5 dB, 350 Watt, N Hembras, 127 x 762 mm.

Filtro Cavidad Pasa Banda, 118-148 MHz, 0.5 dB, 350 Watt, N Hembras, 127 x 762 mm.

Original price was: $26,774.77.Current price is: $22,312.31.

Filtro Cavidad Pasa Banda, 118-148 MHz, 0.5 dB, 350 Watt, N Hembras, 127 x 762 mm.

Agotado

SKU: TWPC-1405-1 Categoría: Cavidades Pasa Banda Etiquetas: Cavidades Pasa Banda, Filtros y Sistemas en RF, INC, TELEWAVE

Descripción

Características Principales

Rango de Frecuencia: 118-148 MHz
Impedancia: 50 Ω
Pérdida por Inserción: Ajustable de 0.5 a 2.0 dB
Potencia Máxima: 350 W a 0.5 dB
Conectores: N Hembra
Dimensiones: 127 mm (Diámetro) x 762 mm (Altura)

Especificaciones Eléctricas

VSWR Máximo: 1.5:1
Longitud Eléctrica: ¼ de longitud de onda
Temperatura de Operación: -30°C a +70°C
Compensación de Temperatura: Compensador de precisión con varilla Invar
Conductores: Cobre plateado
Contactos: Beryllium-Copper con contacto sin corrosión

Características Constructivas

Carcasa: Aluminio 6061-T6
Acabado: Pintura epóxica gris
Montaje: Rieles para montaje vertical u horizontal
Protección: Circuito de tierra con conductor central a potencial DC
Construcción: Soldadura heliarc en puntos de alta corriente
Aislamiento: Espuma rígida para soporte del sintonizador

Selectividad

Filtro pasa-banda de alta ‘Q’ con selectividad superior
Rechaza frecuencias fuera de la banda de paso estrecha
Ajuste de acoplamiento calibrado

Aplicaciones

Reducción de ruido de transmisor
Protección contra desensibilización de receptores
Uso en ambientes con alta densidad de señales

Materiales

Conductor interno: Cobre plateado
Varilla de sintonía: Invar
Placas terminales: Aluminio 6061-T6
Contactos: Beryllium-Copper

Estabilidad

Estabilidad de frecuencia mediante compensador mecanizado
Diseño de baja deriva por cambios de temperatura
Ajuste positivo con mecanismo de bloqueo

Construcción Mecánica

5′ de diámetro (13 cm)
Altura: 762 mm
Peso: 6 lb (2.7 kg)
Peso de envío: 9 lb (4.1 kg)

Información adicional

Peso	2.25 kg
